IC卡的磁卡标准与结构数据

发表时间:2018-04-08 14:34:21

 磁卡特别是应用于银行系统的磁卡的一些ISO标准分别为:ISO7810,ISO7811-1至ISO7811-6,ISO7812,ISO7813以及ISO15457等等。其中:


  ISO7810标准:制定了磁卡的物理特性等;

  ISO7812标准:制定了磁卡的记录技术标准;

  ISO781-4标准:制定了磁卡上只读的Track1和Track2的记录技术标准;

  ISO781-5标准:制定了磁卡上可读/写的Track3的记录技术标准;

  ISO15457标准:制订了磁卡物理标准/测试方式Track标准F/2F技术标准;

  一般而言,应用于银行系统的磁卡上的磁带有3个磁道,分别为Track1,Track2及Track3。每个Track都记录着不同的信息,这些信息有着不同的应用。此外,也有一些应用系统的磁卡只使用了两个磁道(Track),甚至只有一个Track。在我们所设计的应用系统中,根据具体情况,可以使用全部的三个Track或是二个或一个Track。

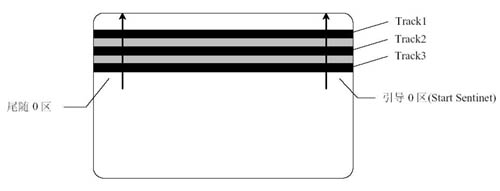

磁卡的Track

  如上图所示是符合ANSI及ISO/IEC标准的磁卡的物理尺寸定义。这些尺寸的定义涉及磁卡读写机具的标准化。因为如果您对磁卡上Track1(或Track2或Track3)进行数据编码时,其数据在磁带上的物理位置偏高或偏低了哪怕几个毫米,则这些已编码的数据信息偏移到了另外的Track上了。其中:

  Track1,2,3的每个磁道宽度相同,大约在2.80mm(0.11英寸)左右,用于存放用户的数据信息;相邻两个Track约有0.05mm(0.02英寸)的间隙(Gap),用于区分相邻的两个磁道;整个磁带宽度在10.29毫米(0.405)左右(如果是应用3个Track的磁卡),或是在6.35毫米(0.25英寸)左右(如果是应用2个Track的磁卡)。实际上我们所接触看到的银行磁卡上的磁带宽度会加宽1~2mm左右,磁带总宽度在12~13mm之间。

  在磁带上,记录3个有效磁道数据的起始数据位置和终结数据位置不是在磁带的边缘,而是在磁带边缘向内缩减约7.44mm(0.293英寸时)为起始数据位置(引导0区);在磁带边缘向内缩减约6.93mm(0.273英寸)为终止数据位置(尾随0区);这些标准是为了有效保护磁卡上的数据不易被丢失。因为磁卡边缘上的磁记录数据很容易因物理磨损而被破坏。
