高频标签频率测试仪
设备名称：HF001高频标签测试仪
高频频率测试仪设备参数：
1、频率测试范围：1MHz---30MHz
2、谐振频率测量误差：±50KHz
3、Q值测量范围：0---999
4、Q值测量误差：< 7%
5、LCD显示：3.2寸TFT液晶屏显示
6、频谱曲线图形显示
7、频率仪尺寸：73*52mm 天线尺寸：54*37mm
8、净重：80g
9、USB口充电
图片展示：
一、按键说明

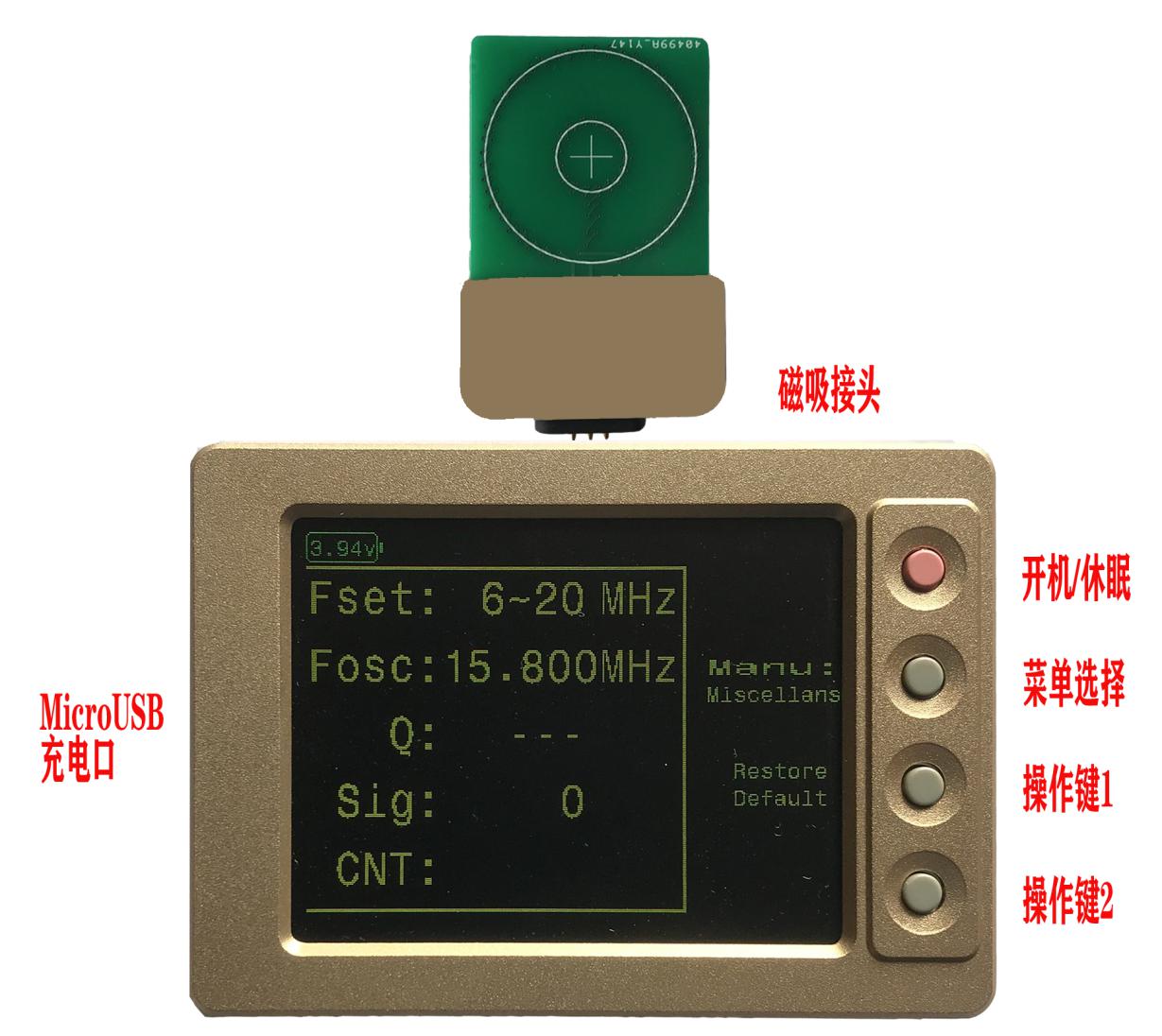

整机按键和接口如上图所示，接口包括microUSB充电口，以及天线磁吸接头。
总共四个按键，从上到下依次为：
1）开机/休眠键： 开机之后无操作30分钟自动休眠，电池电压低于3.6v自动休眠，
3.7V报 警。
2）菜单选择键：循环菜单，5分钟无操作自动返回主菜单“MANU”
3）操作键1：与菜单页显示的内容对应
4）操作键2：与菜单页显示的内容对应。
二、功能区域说明
功能区说明：
1：电池电压显示：为保证测量精度，电池电压需要高于3.6v. (模拟部分电压3.3v，
LDO压降约300mV)；
2：调试信息：回波损耗值
3：谐振频率-回损曲线低点的频率。
4：Q值-频率处传输功率减半的带宽比值。
5：回损曲线
6：菜单区域。
三、功能菜单说明
1） 主页面：
Normal/Expert显示模式切换：Expert模式显示曲线，Normal模式只显示数值和总的测量数量。
2）检测上限频率设置：fMax+--上限频率加1MHz；fMax---上限频率减1MHz
3） 检测下限频率设置：fMin+--下限频率+1；fMin- --下限频率减1
4） 背光设置：bk+ 背光亮度加； bk- 背光亮度减
5）较准： O/S – 短路或开路较准，建议连接线圈之后按这个键进行短路较准；
Load – 负载较准，在磁吸接头接50欧负载进行较准，如果通过同轴延
长线接线圈进行测试，则需要将50欧负载接在延长线的尾部进行较准。
6）其他设置：Restore Default– 恢复出厂设置（较准数据不覆盖）
四、设备参数
1、频率测试范围：1MHz---30MHz
2、谐振频率测量误差：±50KHz
3、Q值测量范围：0---999
4、Q值测量误差：< 7%
5、LCD显示：3.2寸TFT液晶屏显示
6、频谱曲线图形显示
7、频率仪尺寸：73*52mm 天线尺寸：54*37mm
8、净重：80g
9、USB口充电

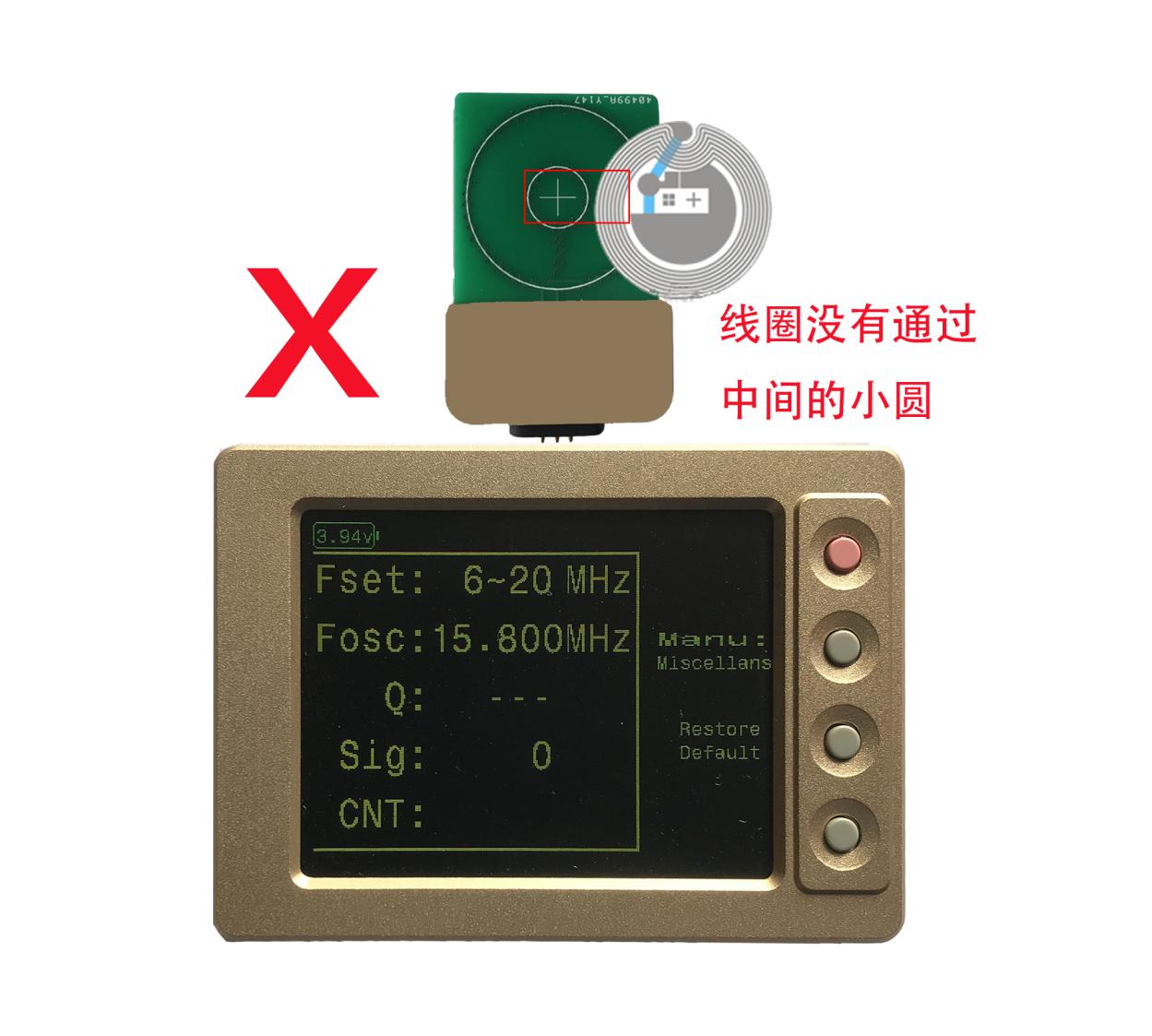

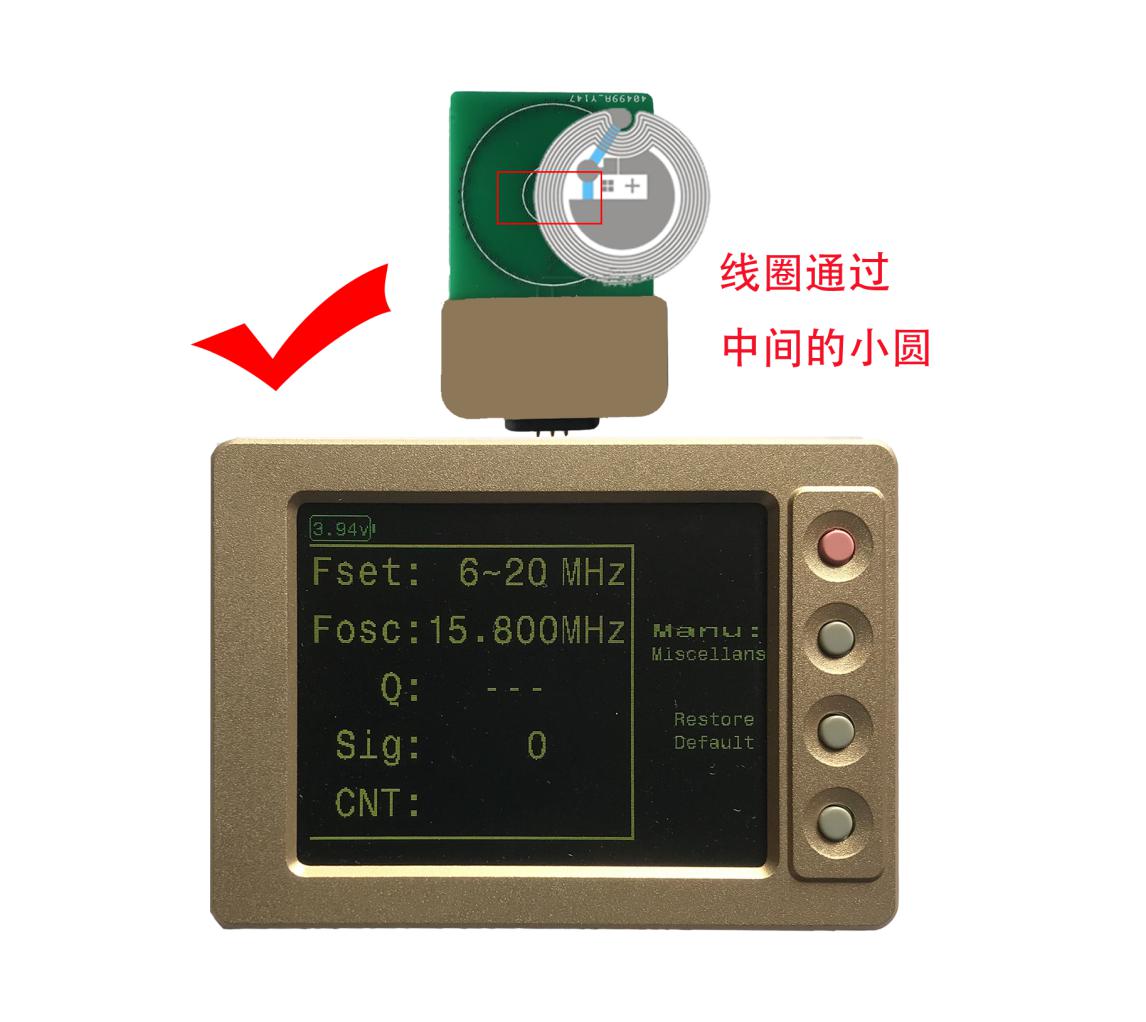

五、使用注意事项
1）电池电压低于3.6v会显示低压警告；
2）4.0版本的硬件在休眠时会完全切断电池供电，不需要担心长时间不使用电池放电
